描述

产品描述

CT68真空断路器操作机构

1.1 CT68-12
、CT68-40.5型弹簧操动机构与ZN12-12、ZN12-40.5、ZN68-12户内高压断路器相匹配。
1.2 为弹簧储能操作机构。它可以通过交流、直流或手动操作。
1.3 机构配套的断路器采用特殊触头材料和灭弧室，分断能力高，电寿命长。
1.4 断路器结构简单，分断能力高，寿命长，操作功能全面，无爆炸危险，维修方便。适用于电厂、变电站控制输运系统和保护开关，特别适用于分断重要负荷或某些场所频繁操作。

服务条件：
1.海拔高度：不超过1000M。
2.环境湿度：最高+40℃，最低-25℃。
3.相对湿度：日平均≯95%，月平均90%。
4、地震烈度：9级
、安装场所：无火灾、无爆炸危险、无严重腐蚀、无频繁紧张振动。

技术特点：
1.模块化功能单元设计合理，结构布局合理，制造和维修方便。
2.操作机构专为国内复杂的天气条件而开发。
3、为需要高电压、大容量的用户提供了增强的运行机制。
4、27.5KV弹簧操动机构和断路器总成用于63KA分断发电机保护断路器。

有特殊要求、规格、尺寸需要改进的产品，可根据用户要求设计制造。

产品参数

物品	单元	数据
关闭输出功率	Ĵ	120-320
打开输出能量	Ĵ	40-81
机构输出角度		53-58(输出杆长度95mm)
行程开关触点对数	放	11K11B
辅助开关触点对数	放	7K7B
关闭时间	小姐	40-60
营业时间	小姐	45-75
充电时间	s	<15
充电电机功率	W	275(AC/DC 110V/220V)
处理充电时刻	牛米	50
合闸线圈电阻	Ω	247(DC220V),57.5(DC110V)
开路线圈电阻	Ω	175(DC220V),51(DC110V)
机构耐力	TS	10000

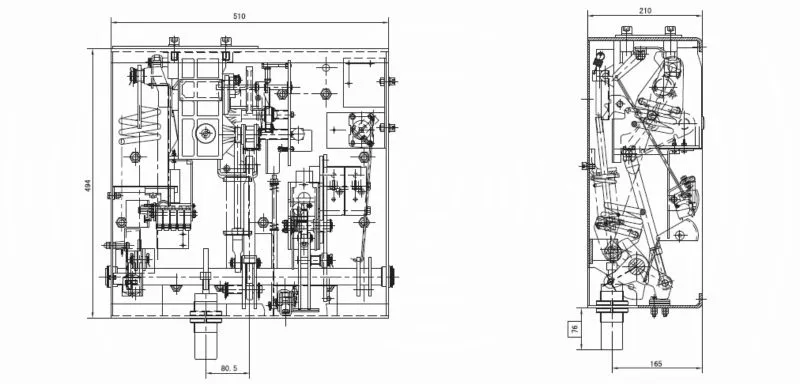

绘画
